Passage plafond

PASSAGE
Volet de désenfumage sans débattement de lame

> Contactez-nous

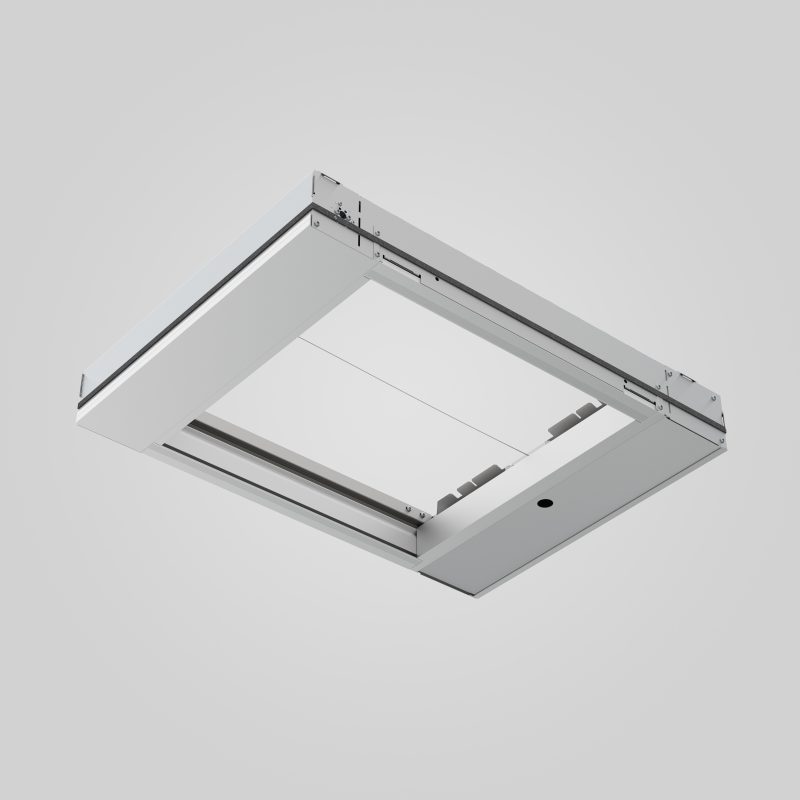

PASSAGE-2400x2400
PASSAGE Plafond

Bénéfices

Concept innovant de volet roulant permettant une flexibilité maximale en ce qui concerne les dimensions et les contraintes des conduits de désenfumage.

  • Pas de débattement de lame, le rideau coupe-feu s’enroule sur lui-même
  • 10 cm suffisent pour se glisser sous la dalle béton
> Demande d'information
PASSAGE-2400x2400
PASSAGE plafond

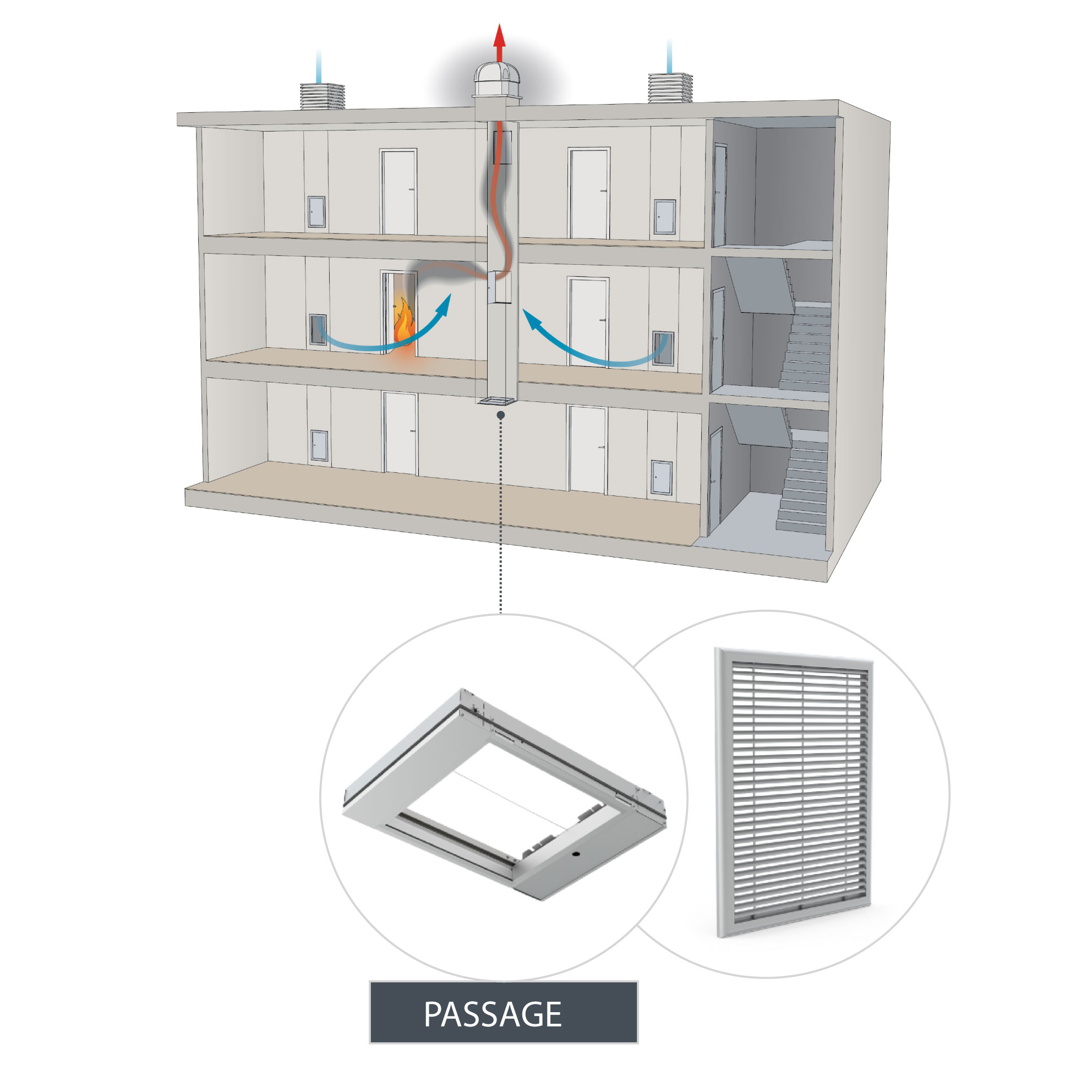

Domaine d'utilisation



  • Volet horizontal pour désenfumage des circulations conformes à l’arrête du 31 janvier 1986
  • Idéal pour l’évacuation des fumées du rez-de-chaussée
> Demande d'information

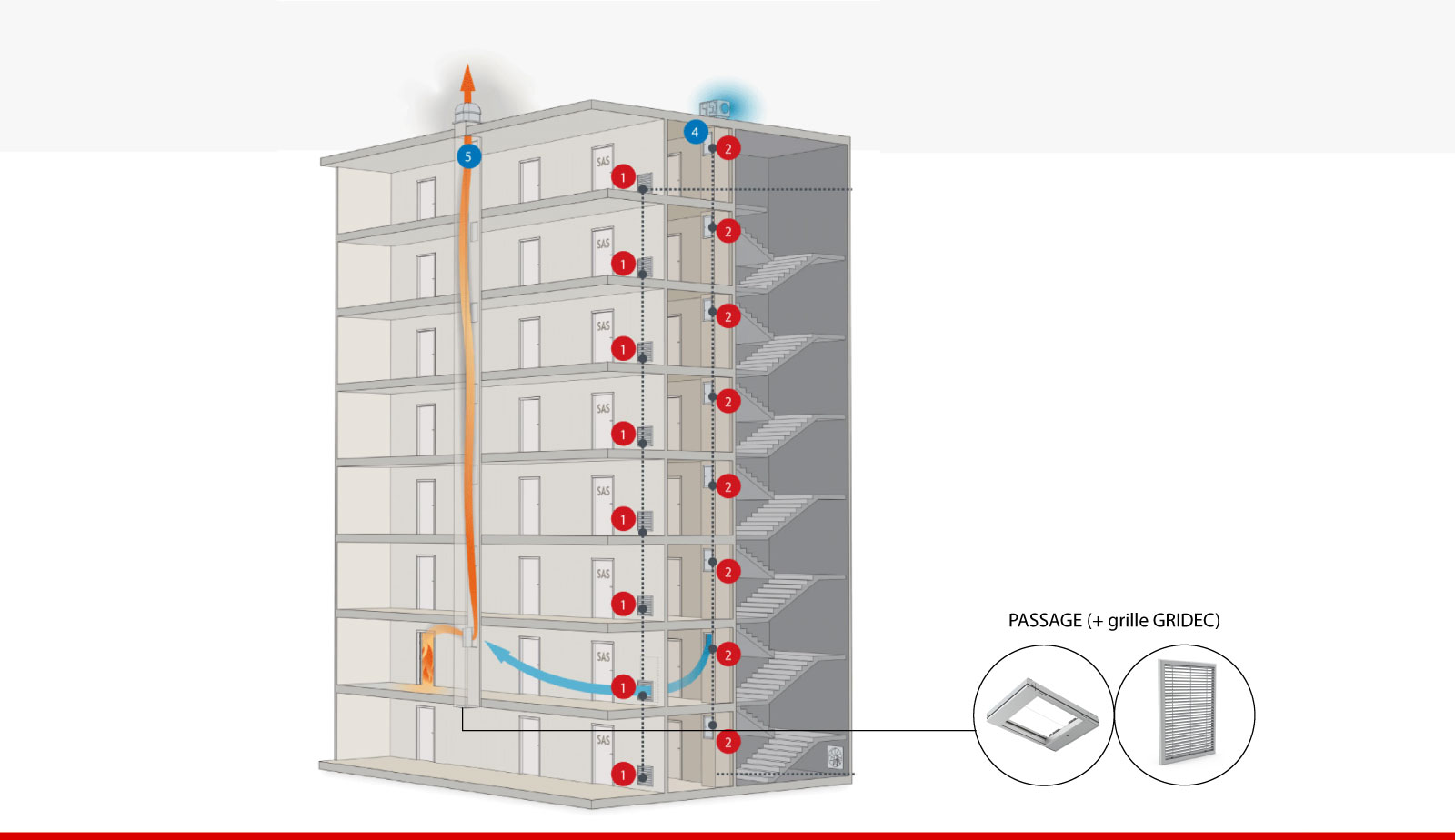

SCHEMA-PASS

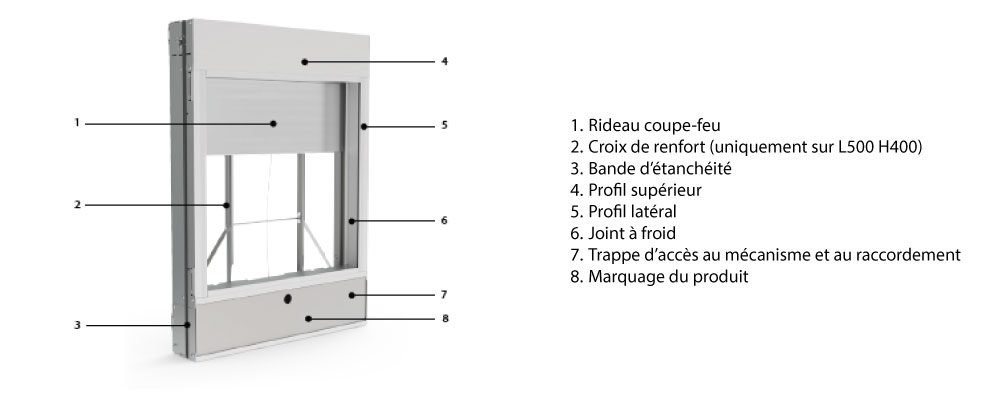

Description

PASSAGE est un volet de désenfumage INNOVANT télécommandé. Pas de lame en silico-calcaire mais un rideau coupe-feu qui s’enroule libérant ainsi un passage d’air optimal. D’une épaisseur de 10 cm seulement, PASSAGE peut s’installer dans les endroits les plus exigus, notamment au plafond du RDC. Fonctionne en émission (VD) ou rupture de courant (VM), 24 ou 48 V.

Gamme & Dimensions

*dimensions en mm

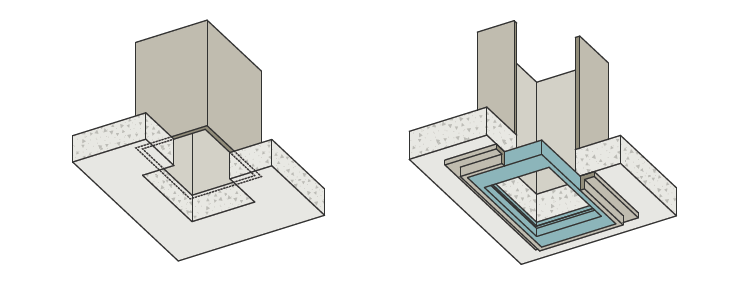

Principe d'installation

  • Réaliser la réservation dans la dalle de 500 x 400 mm
  • Réaliser le cadre manchon (talon) conformément au dessin
  •  Visser éventuellement le précadre
  • Ouvrez le volet et placer le volet dans son précadre ou directement dans le cadre manchon
  • Réaliser le câblage électrique
  • Fixer la grille
  • Toutes les informations précises et cotées dans la brochure disponible sur le site internet www.rft.eu

Normes

  •  Marquage CE selon EN1201-8
  • Degré de résistance au feu EI60S (CF1h) selon EN13501-4, approuvé pour un montage sur conduits de désenfumage béton, Promatect, Geostaff
  • Passage libre = 20 dm²

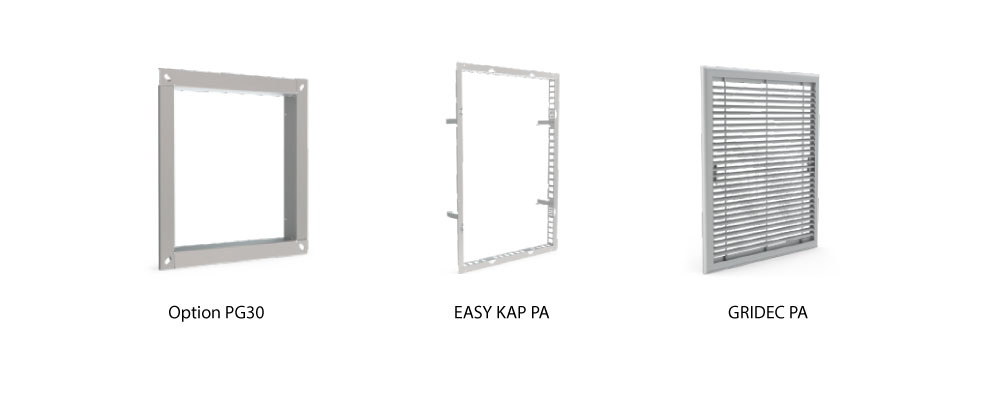

Accessoires

  • Option PG30 : ajout en usine d’une bride 30 mm dans le cas où on veut se connecter à un conduit métallique ou plénum de grille.
  • EASY KAP PA : précadre qui permet de réserver la place avant la mise en place du volet PASSAGE .
  • GRIDEC PA : La fixation de la grille se fait à l’aide de 4 vis, directement sur le volet. Il est possible d’avoir les ailettes fixes, ou amovibles (AIAM), ou encore verrouillées par 2 batteuses avec carré (CLE).

Téléchargez la brochure complète ici!

Téléchargez la brochure
