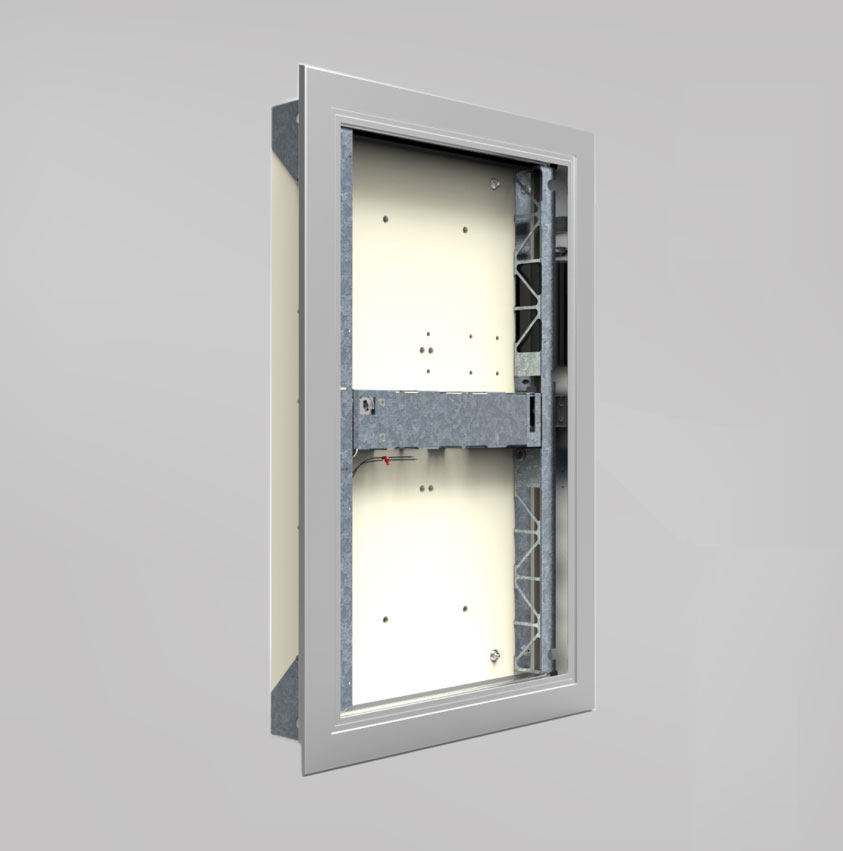

AVANTAGE MURAL

Volet de désenfumage à portillon avec grille de façade

> Contactez-nous
AVANTAGE MURAL

Bénéfices

Avantage H est le volet habitat classique, équipé de sa grille Gridec, il asssurera le désenfumage du couloir en toute conformité.

  • Même volet pour VB (amenée d’air) et VH (évacuation fumées), réversible 180°.
  • Nouveau précadre EASY KAP pour mieux plaquer à la paroi.
  • Nouvelle grille à ailettes GRIDEC, avec noyau fixe ou amovible.
  • Rapide à raccorder électriquement grâce au CDL (Contrôle de ligne).
> Demande d'information
AVANTAGE MURAL

Domaine d'utilisation

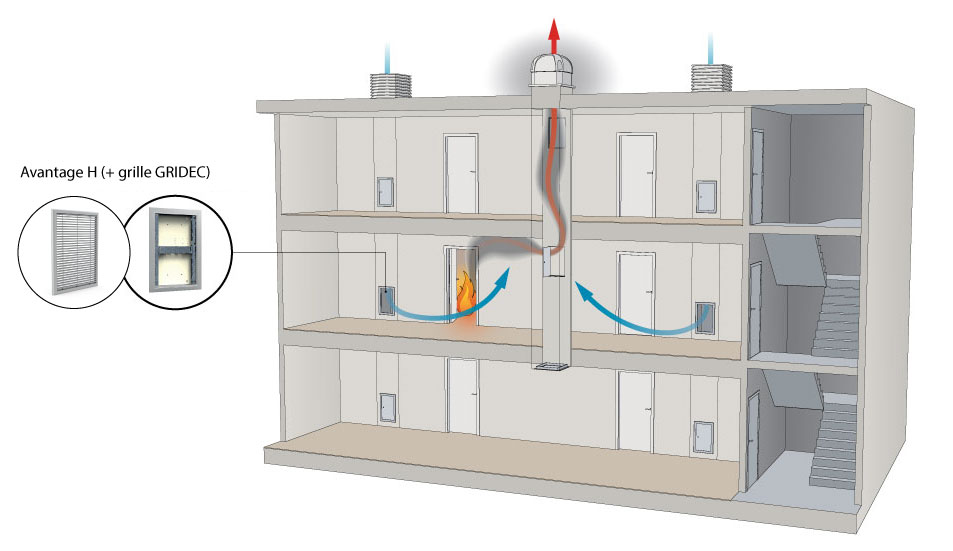

  • Volet vertical pour désenfumage des circulations conformes à l’arrêté du 31 janvier 1986 modifié.
  • Idéal pour des conduits standard 50 x 40 cm, 56 x 36 cm et 64 x 32 cm
  • Idéal pour de faibles hauteurs sous plafond : ≥ 2m30.



> Demande d'information

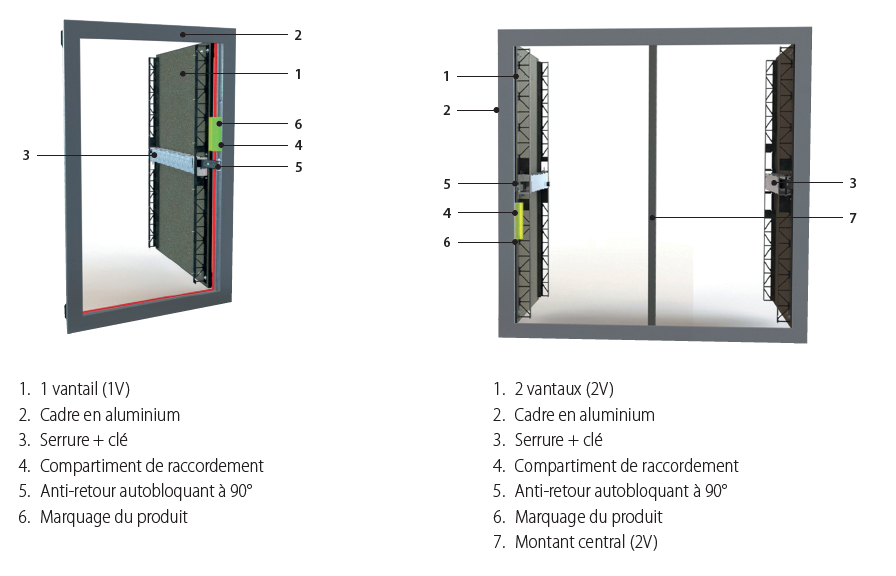

Description

Le volet AVANTAGE présente un passage libre > 20 dm2, et un débit fuite très faible. Il est obligatoirement accompagné d’une grille métallique recouvrant entièrement le volet. Il est constitué:

  • D’un cadre dormant en aluminium, percés aux 4 angles pour le passage des câbles. Le cadre est équipé d’un joint d’étanchéité périphérique pour bien plaquer le volet contre la paroi du couloir.
  • D’un ouvrant, à 1 vantail (1V) ou 2 vantaux (2V) en matériau réfractaire exempt d’amiante qui pivote grâce à 2 charnières.
  • D’un déclencheur à émission de courant VD24 VDC, auto réarmable, fixé sur le vantail pour favoriser le passage libre.
  • D’une clé de déclenchement et de réarmement fournie avec chaque volet.
  • D’un système anti-retour autobloquant qui maintient le(s) vantail(aux) ouvert(s) à 90° pour garantir un bon désenfu- mage.
  • De joints d’étanchéité à froid et à chaud positionnés en périphérie du cadre et de l’ouvrant.
  • D’un boitier de raccordement fixé sur le cadre, dans lequel est placé le contrôle de fin de ligne CDL.
  • Une grille décorative GRIDEC est obligatoire.

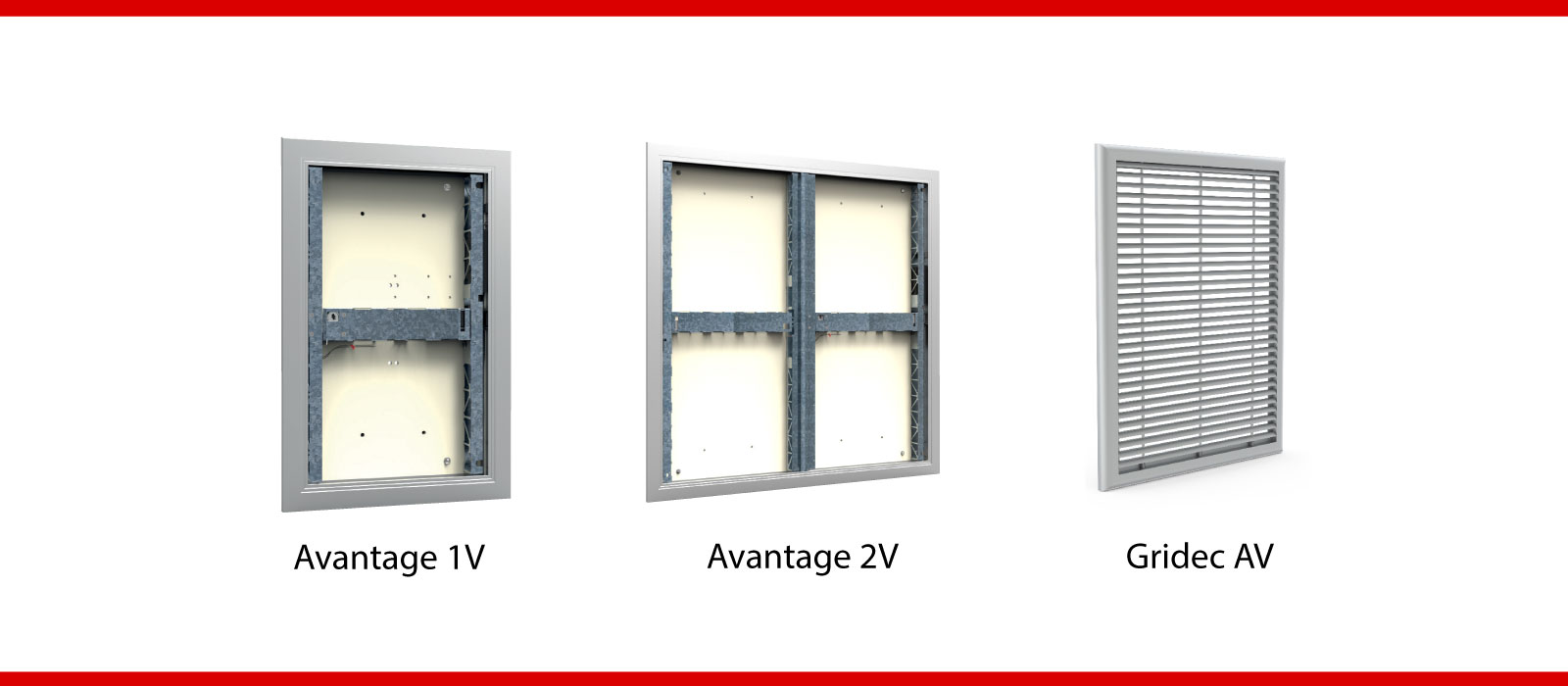

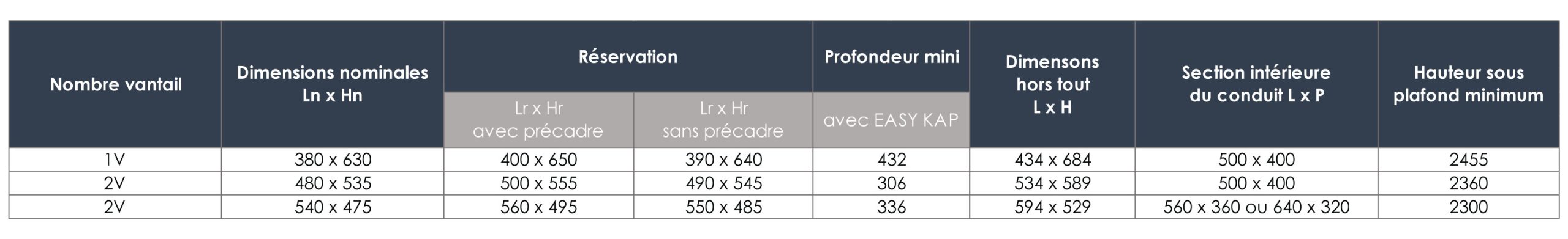

Gamme & Dimensions

*dimensions en mm

Principe d'installation

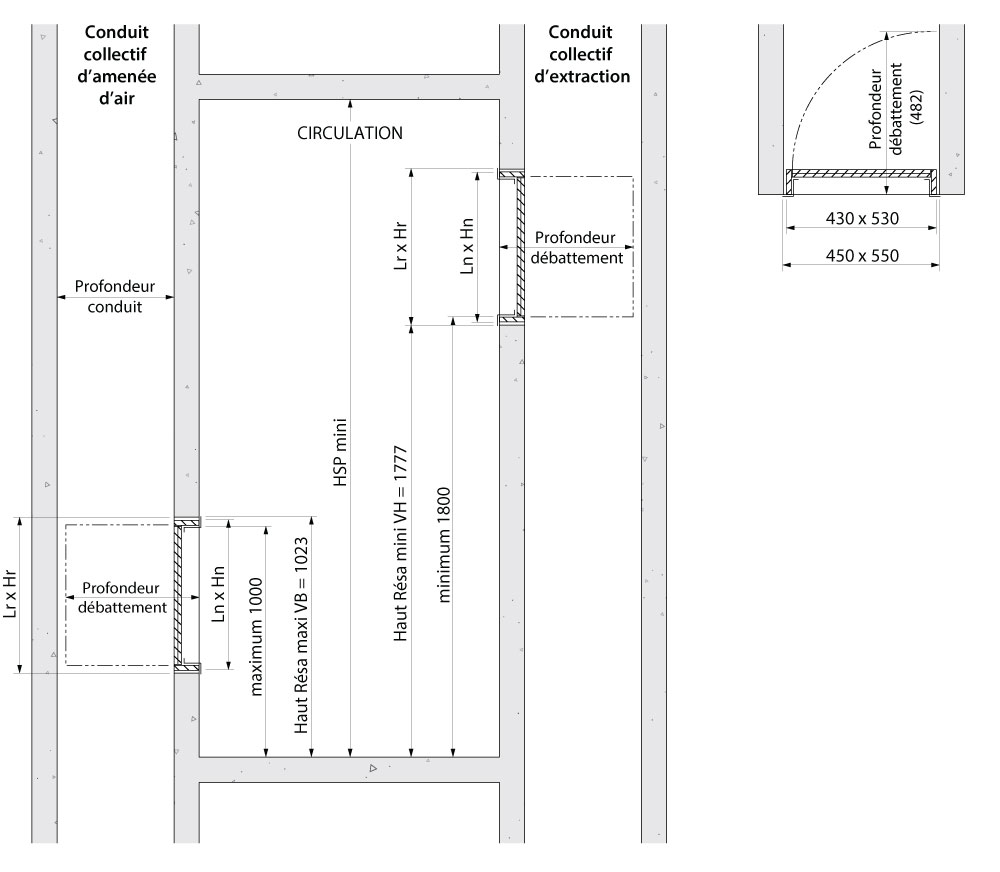

• Réaliser la réservation nécessaire qui recevra le volet de désenfumage. Vous pouvez vous aider du schéma d’implantation des volets.
• Amener le(s) câble(s) électrique(s) jusqu’à la réservation.
• Fixer ou sceller le précadre en applique du conduit de désenfumage ou du mur.
• Sur le volet, percer l’angle en prévision du passage du câble, positionner les 4 supports à 90°.
• Ouvrez le volet avec la clé, placer le volet dans le précadre après avoir glissé le câble dans l’angle percé.
• Utiliser 4 vis fournies pour fixer le volet dans son précadre.
• Raccorder électriquement selon les préconisations du tableau de désenfumage (polarité +/- )

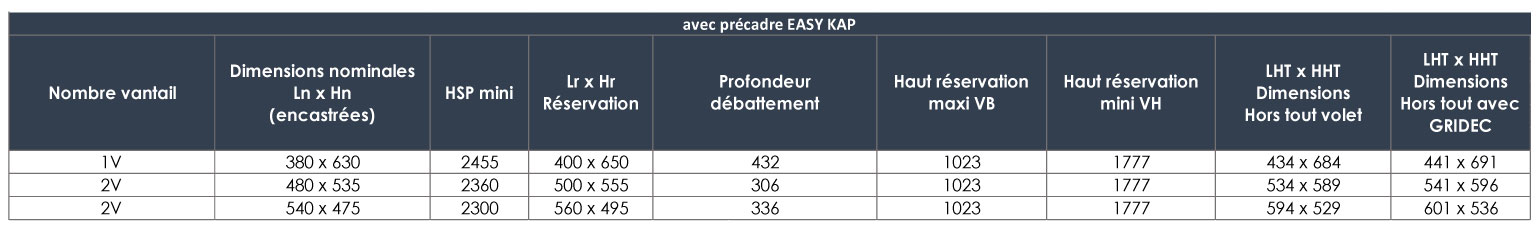

Avec précadre EASY KAP (mm)

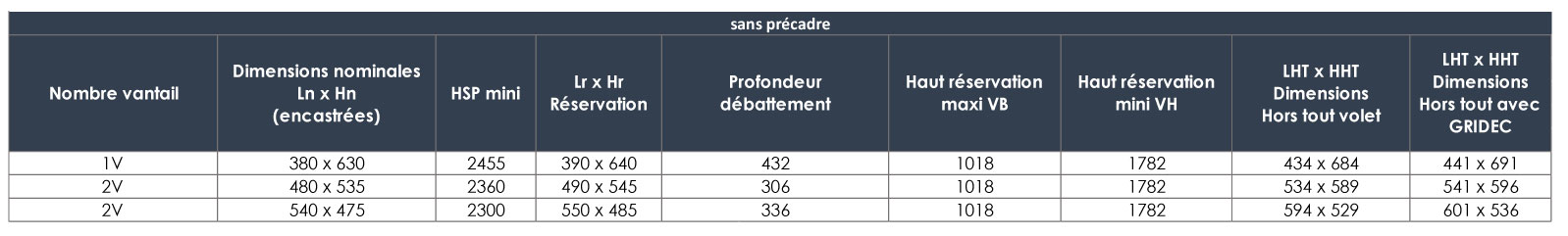

Sans précadre (mm)

Normes

  • Marquage CE selon EN12101-8
  • Degré de résistance au feu EI60S(CF1h) selon EN13501-4, approuvé pour un montage sur conduits de désenfumage béton 70 mm, Promatect, Geotec, Geoflam…
  • Validé avec toute grille métallique avec un passage d’air > 90 %
  • Passage libre > 20 dm2
  • La conformité à la NF-S-61937 n’est pas demandée en habitat

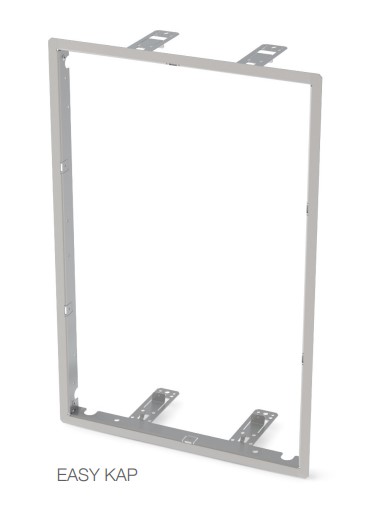

Précadre EASY KAP

  • Recommandé pour un montage et démontage aisé du volet tout au long de la vie du bâtiment.
  • Participe à la bonne étanchéité de l’ensemble en assurant un bon équerrage et la meilleure planéité.
  • Conçu pour une bonne fixation sur le conduit ou le mur, quel que soit le matériau grâce à ses 4 pattes brevetées.
  • Réversible haut/bas (respecter largeur Ln et hauteur Hn).
  • En acier galvanisé, les précadres assurent la bonne réservation au volet et facilitent le placage du volet contre la paroi de décoration.

Accessoires

Téléchargez la brochure complète ici!

Téléchargez la brochure
